什麽是合模線（焊合線）？

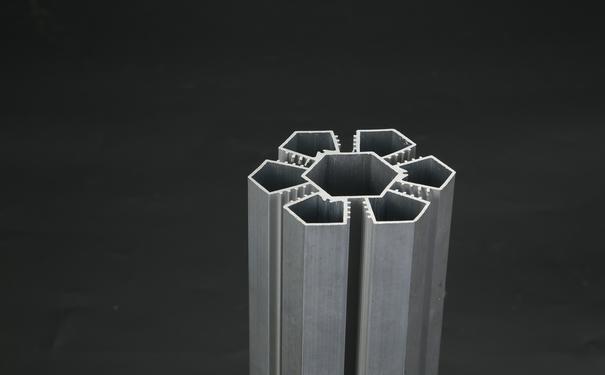

　　在鋁管生產工藝中分無縫和有縫兩種生產工藝，有縫管在擠壓過程中，胚料在模具上是分3~4個孔擠出，在接合部位自然形成焊合線，在陽極氧化後焊合線位置會出現明顯的一條焊合紋。

　　妖精视频免费在线观看擠壓模具合模線（焊合線）是怎麽形成的？

　　2、鋁棒經過分流模後，金屬經裁剪在橋位中線正下方的妖精视频免费在线观看上出現了明顯分界，這就是所謂的焊合線。但橋位正下方的鋁金屬變形程度最大，靜水壓力低，若馬上進入擠壓模具工作帶，造成妖精视频免费在线观看氧化後，表麵出現明顯黑線的缺陷。擠壓模具焊合線的產生原因有很多種，油汙、速度過快、棒溫低等可能造成焊合線。如果分流孔流量不均勻，橋位兩邊靜水壓力差距大，造成焊合線位置偏移橋下倒角位置，造成焊合嚴重不良，橋下作的導角反而對鋁流產生嚴重阻礙，兩邊的金屬因為變形差異大，導致妖精视频免费在线观看嚴重分色。

　　鋁擠出型材中的合模線在化拋中能去除嗎？
